Диаграммы

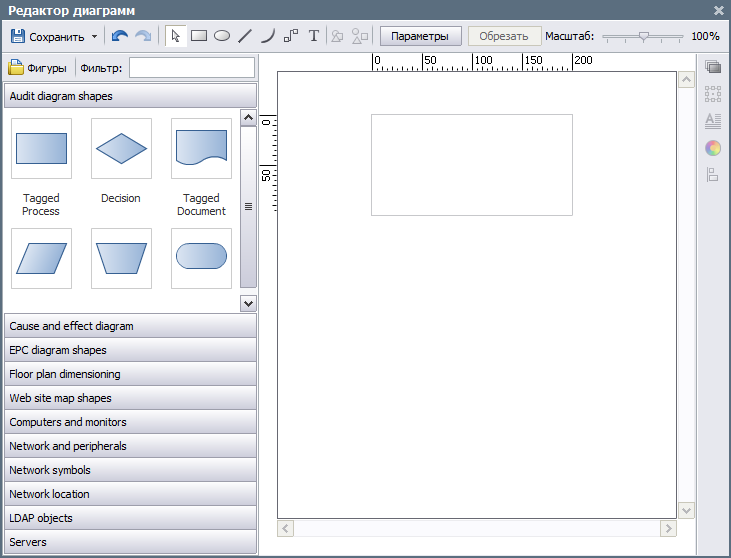

В системе TeamWox предусмотрено создание различных диаграмм и прикрепления их к сообщениям. Для того чтобы создать диаграмму, необходимо нажать кнопку Вставить диаграмму, расположенную в нижней части редактора сообщений. После этого будет открыто окно редактора диаграмм:

Редактор диаграмм

Верхняя панель инструментов

Верхнее меню редактора диаграмм содержит следующие команды:

Сохранить (Ctrl+S) — сохранить диаграмму. При нажатии на стрелку вниз открывается подменю, с помощью которого диаграмму можно экспортировать в виде картинки формата PNG.

Отменить (Ctrl+Z) — отменить последнее действие.

Повторить (Ctrl+U) — повторить последнее отмененное действие.

Указатель — переключить курсор в режим указателя.

Прямоугольник (Ctrl+8) — перейти в режим создания прямоугольника.

Овал (Ctrl+9) — перейти в режим создания овала.

Линия (Ctrl+6) — перейти в режим создания линии.

Кривая (Ctrl+7) — перейти в режим создания кривой линии.

Соединитель — перейти в режим создания соединителя.

Для построения одной из вышеуказанных фигур на листе необходимо нажать левую кнопку мыши и, не отпуская ее, придать фигуре нужный размер и форму.

Сгруппироватьобъединить выбранные фигуры для совместного управления. Выбрать несколько фигур можно удерживая клавишу "Ctrl".

Разгруппировать — разделить группу фигур.

Параметры — открыть окно настройки сцены (рабочей области).

Обрезать — обрезать рабочий лист по границам присутствующих на нем фигур.

Масштаб — с помощью рычажка пользователь может изменять масштаб рабочего листа.

Меню объектов

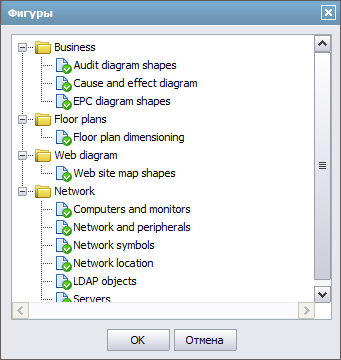

В левой части редактора диаграмм расположено меню объектов для вставки. Для того чтобы настроить список групп фигур, отображаемых в меню, необходимо нажать кнопку Фигуры. После этого будет открыто следующее окно:

Фигуры

Для того чтобы выбрать или исключить какую-либо группу, необходимо щелкнуть левой кнопкой мыши на иконке слева от ее названия. Включенные группы помечены галочками.

В редакторе диаграмм предусмотрены следующие группы объектов:

Формы диаграмм аудита — диаграммы аудита предназначены для документирования и анализа различных процессов.

Формы диаграмм причин и следствий — данный вид диаграмм предназначен для изображения причин происшествий различных событий.

Формы "EPC" диаграмм — "EPC" (Event-driven Process Chain, цепочка процессов зависящих от событий) диаграммы предназначены для описания бизнес-процессов как последовательности чередующихся событий и функций.

Формы диаграмм измерения плана этажа — формы для построения различных планов помещений с указанием размеров.

Формы карт сайтов — формы для изображения планов веб-сайтов.

Формы компьютеров и мониторов — набор фигур компьютеров и мониторов.

Формы сетей и периферии — формы для изображения сетевого окружения и периферийных устройств.

Формы сетевых обозначений — формы для изображения устройств для работы по сети.

Формы сетевого расположения — набор фигур, изображающих различные местонахождения.

Формы объектов LDAP набор фигур облегченного протокола доступа к каталогам.

Формы серверов — набор фигур различных типов серверов.

Поле "Фильтр" предназначено для быстрого поиска фигур по их названиям. Для применения фильтрации необходимо ввести первые символы названия фигуры.

В каждой из групп содержится множество фигур для создания диаграмм. Для того чтобы открыть ту или иную группу, необходимо щелкнуть левой кнопкой мыши на ее названии. Для перемещения фигуры на лист необходимо нажать на ней левой кнопкой мыши и, не отпуская ее, перетащить в нужную позицию. Подробное описание работы с фигурами приведено в соответствующем разделе.
